1.Tổng quan

Tủ điều khiển hoạt động của các máy bơm, có 2 chế độ hoạt động: tự động và bằng tay, đáp ứng nhu cầu người sử dụng trong tình huống khẩn cấp đảm bảo an toàn cho người vận hành, dễ thao tác.

Tủ điều  khiển có thể sử dụng phương pháp khởi động bơm trực tiếp hoặc qua các bộ khởi động sao/tam giác hoặc sử dụng biến tần, khởi động mềm (Soft Starter) để điều khiển bơm.

2.Đặc điểm

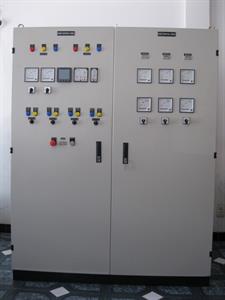

ü   Đặc điểm bên ngoài

Ø  Loại tủ: Đứng hoặc treo tường

Ø  Vị trí lắp đặt: Trong nhà hoặc ngoài trời

Ø  Kích thước: Theo nhu cầu cụ thể của các thiết bị

Ø  Vật liệu vỏ tủ: Thép sơn tĩnh điện

Ø  Độ dày tole: 1.5 hoặc 2 mm

Ø  Màu sơn: Kem nhăn (RAL 7032)

Ø  Tem/nhãn

·       Nhãn tủ: Mica

·       Nhãn thiết bị: Mica

Ø  Form tủ: 1

Ø  Số lớp cửa: 1

Ø  Khả năng tháo lắp: Các mặt lưng và mặt bên đều có khả năng tháo lắp

Ø  Ngõ vào cáp: Phía trên hoặc phía dưới

Ø  Ngõ ra cáp: Phía trên hoặc phía dưới

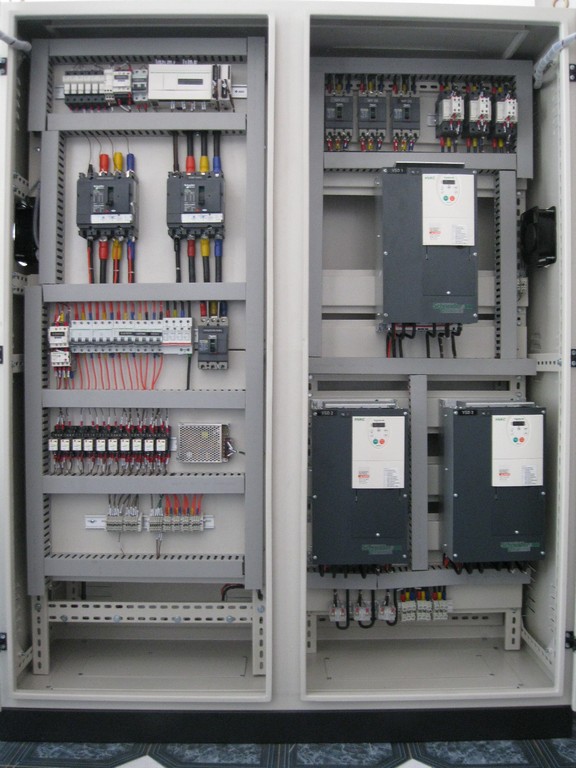

ü   Kết cấu bên trong

Ø  Thiết bị đóng cắt: Schneider, Siemens, Mitsubishi, LS, Hager, Hyundai

Ø  Kết nối giữa các thiết bị:

·       Busbar: Đồng, được bảo vệ co nhiệt hoặc mạ kim loại

·       Cáp điện: Cadivi

Ø  Thanh đỡ cáp ngõ vào, ra

ü   Thông số kỹ thuật

Ø  Điện áp ngõ vào: 3 pha 380VAC

Ø  Điện áp ngõ ra: 1 pha 220VAC, 3 pha 380 VAC

Ø  Tần số: 50 Hz

Ø  Điện áp cách điện: 690VAC

Ø  Dòng điện định mức: Theo nhu cầu thực tế thiết bị

Ø  Mật độ dòng điện: từ 1.5A đến 3A/mm2

Ø  Cấp bảo vệ: IP42

3.Phạm vi ứng dụng

Tủ được sử dụng để điều khiển bơm trong các công trình nhà cao tầng, nhà xưởng công nghiệp, nhà máy xử lý nước thải, nhà máy xử lý nước cấp
