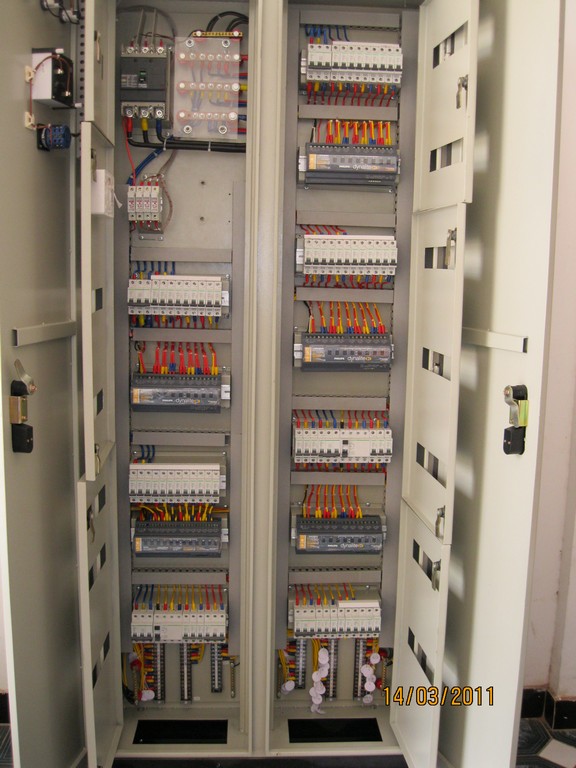

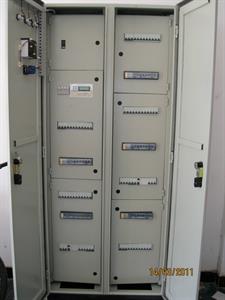

1.Tổng quan

Tủ chiếu sáng là tủ nhận điện từ tủ (DB), cung cấp điện cho các thiết bị chiếu sáng

2.Đặc điểm

v Thông số kỹ thuật

o Điện áp ngõ vào: 3 pha 380VAC

o Điện áp ngõ ra: 1 pha 220VAC

oTần số: 50 Hz

o Điện áp cách điện: 690VAC

o Dòng điện định mức: 100 A

o Mật độ dòng điện: từ 1.5A đến 3A/mm2

o Cấp bảo vệ: IP42

 v Đặc điểm bên ngoài

Ø  Loại tủ: Đứng hoặc treo tường

Ø  Vị trí lắp đặt: Trong nhà

Ø  Kích thước: Theo nhu cầu cụ thể của các thiết bị

Ø  Vật liệu vỏ tủ: Thép sơn tĩnh điện

Ø  Độ dày tole: 1.5mm

o   Màu sơn: Kem nhăn (RAL 7032)

o   Tem/nhãn

·       Nhãn tủ: Mica

·       Nhãn thiết bị: Mica

o   Form tủ: 1

o   Số lớp cửa: 2

o   Khả năng tháo lắp: Các mặt lưng và mặt bên đều có khả năng tháo lắp

o   Ngõ vào cáp: Phía trên hoặc phía dưới

o   Ngõ ra cáp: Phía trên hoặc phía dưới

v Kết cấu bên trong tủ

Ø   Thiết bị đóng cắt: Schneider, Siemens, Mitsubishi, LS, Hager, Hyundai …

Ø   Thiết bị điều khiển chiếu sáng: Phillips

Ø   Kết nối giữa các thiết bị:

·       Busbar: Đồng, được bảo vệ co nhiệt hoặc mạ kim loại

·       Cáp điện: Cadivi

3.Phạm vi ứng dụng

Tủ chiếu sáng được sử dụng cho các trung tâm thương mại, khu mua sắm, nhà hàng, quán bar....
