1.Tổng quan

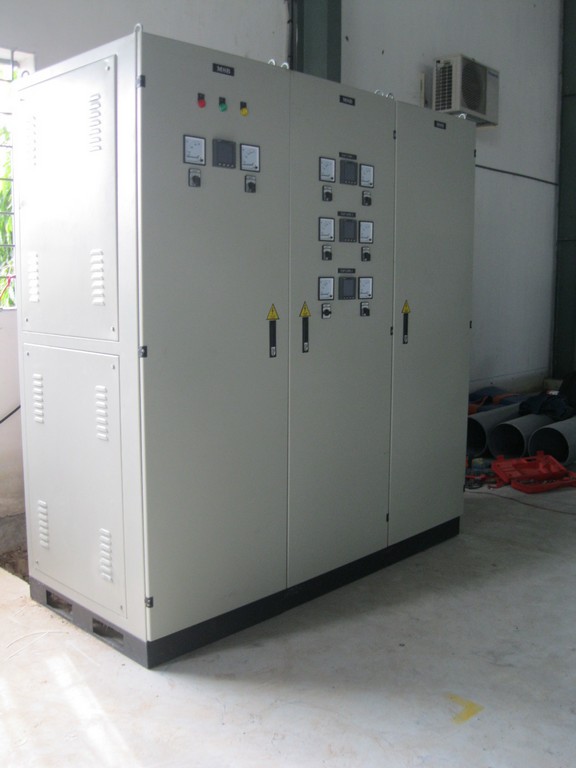

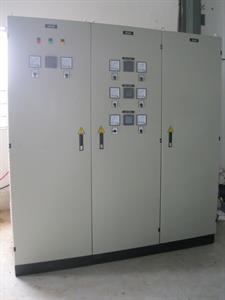

Tủ điện phân phối chính (tủ MSB) có chức năng là nhận điện từ trạm biến áp và cung cấp điện cho các phụ tải (tủ phân phối), đồng thời bảo vệ an toàn cho hệ thống điện.

Tủ điện được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế theo chức năng riêng biệt như: ngăn chứa ACB (hoặc MCCB) tổng, ngăn chứa các MCCB ngõ ra tải, ngăn chứa tụ bù.... đáp ứng theo yêu cầu sử dụng tủ điện.

Các thiết bị bên trong tủ được bố trí thuận lợi cho việc gá lắp, đấu nối, sửa chữa, vận hành và bảo trì tủ cũng như đảm bảo an toàn cho người vận hành.

2.   Đặc điểm:

v  Thông số kỹ thuật

Ø Điện áp ngõ vào: 3 pha 380VAC ± 5%,

Ø Điện áp ngõ ra: 1pha 220VAC, 3 pha 380VAC

Ø Tần số: 50 Hz

Ø Điện áp cách điện: 690VAC

Ø Dòng điện ngõ vào: theo nhu cầu thực tế thiết bị

Ø Mật độ dòng điện: từ 1.5A đến 3A/mm2

Ø Tiêu chuẩn áp dụng: IEC 60439-1

Ø Cấp bảo vệ: IP42

v  Đặc điểm bên ngoài

Ø Loại tủ: Đứng

Ø Vị trí lắp đặt: Trong nhà

Ø Kích thước: Theo nhu cầu cụ thể của các thiết bị

Ø Vật liệu vỏ tủ: Thép sơn tĩnh điện

Ø Độ dày tole: 2 mm

Ø Màu sơn: Kem nhăn (RAL 7032)

Ø Tem/nhãn

·       Nhãn tủ: Mica

·       Nhãn thiết bị: Mica

Ø Form tủ: 2

Ø Số lớp cửa: 2

Ø Khả năng tháo lắp: Các mặt lưng và mặt bên đều có khả năng tháo lắp

Ø Ngõ vào cáp: Phía trên hoặc phía dưới

Ø Ngõ ra cáp: Phía trên hoặc phía dưới

Ø Móc cẩu

v  Kết cấu bên trong

Ø  Thiết bị đóng cắt: Schneider, Siemens, Mitsubishi, LS, Hager, Hyundai …

Ø  Kết nối giữa các thiết bị:

·       Bus bar: Đồng, được bảo vệ co nhiệt hoặc mạ kim loại

·       Cáp điện: Cadivi

Ø Thanh đỡ cáp ngõ vào

Ø Thanh đỡ cáp ngõ ra

v  Các tính năng nổi bậc

Ø Cài đặt nhiệt độ và hiển thị nhiệt độ làm việc bên trong tủ điện

Ø Tự động điều khiển quạt hút khi nhiệt độ bên trong tủ điện lớn hơn nhiệt độ cài đặt

Ø Tự động điều chỉnh độ ẩm không khí trong tủ điện (tùy chọn)

Ø Tự động tắt mở đèn khi đóng và mở cửa tủ điện

3.Phạm vi ứng dụng

Tủ điện phân phối tổng (MSB) được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Ngoài ra, tủ MSB còn được sử dụng để cung cấp nguồn cho các hệ máy tính Server trong các phòng máy tính, trung tâm dữ liệu. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay…
